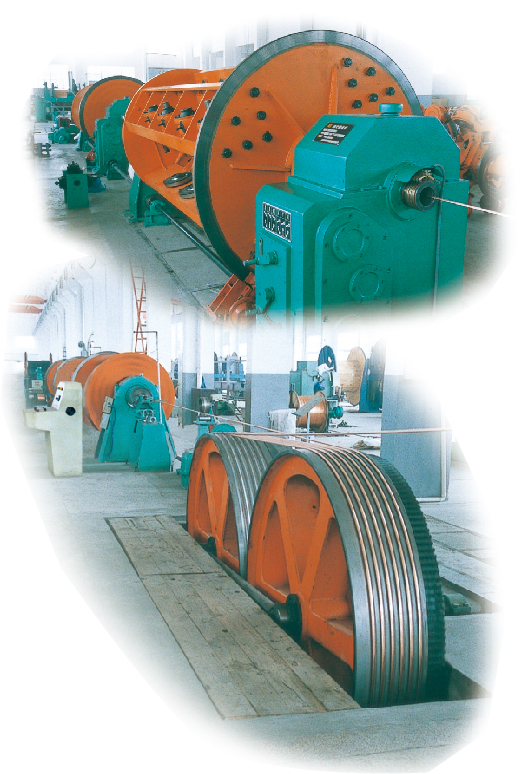

| 框式絞線機 |
■ 用途：
■ 該設備主要用于裸鋁線、裸銅線、鋼芯鋁絞線以及電力電纜用扇形導體、圓形緊壓導體的絞制或“拉拔緊壓”方式的絞制生產。
■ 特點：
■ 該設備的線盤呈四等分裝夾在絞體框架上，中心軸不受線盤重力作用，故設備剛性大，強度高，整體性強，轉動慣量小，運行速度高。
■ 絞體牙箱為6級變速加正、反轉；牽引采用36級變速箱加雙輪雙主動結構，調速范圍寬，牽引力大，適合“緊拉”方式工藝的生產。
■ 牽引分線輪采用國際的自然式分線，有效地避免了絞合導體在絞合導體在絞合過程中產生的擦傷、翻滾、和松股象。
■ 該設備采用噴淋式是輪箱潤滑，平面鉗形氣動剎車，導體預成形絞頭，獨特的斷線停車、報警系統，氣動工具頂緊上盤機構，電子計米器等先設計。
■ 主電機選用Z4系列直流電機驅動，采用的全數字直流傳動及PLC可編程控制器控制，確保整機運行平穩，操控自如。特別適用與大截面交聯電纜緊壓線芯的生產。 |
 |
■主要技術參數
|
|
序號
|
項目
|
參數
|
|
500型
|
630型
|
|
1
|
絞合單線直徑（mm2）
|
銅：Φ1.2-4.5；鋁:Φ1.8-5；鋁合金：Φ1.2-4.5
|
|
2
|
絞合大截面（拉拔緊壓）（mm）
|
:銅：500；:鋁：630
|
銅：630；鋁：800
|
|
3
|
絞籠轉速(6級變速)(rpm)
|
63～147
|
43～156
|
|
4
|
絞合節距(地軸傳動)(mm)
|
60.93～1077.93
|
38～1070
|
|
5
|
牽引線輪直徑
|
Φ2000雙輪、雙主動
|
Φ2500雙輪、雙主動
|
|
6
|
牽引線速度(m/min)
|
8.97～68.2
|
6～45.6
|
|
7
|
框內放線盤規格
|
PND500
|
PND630
|
|
8
|
中心放線盤規格
|
PN800～1600
|
PN800～1600
|
|
9
|
收線盤規格
|
PN1600～2500
|
PN1600～2500
|
|
10
|
主電機功率
|
Z4 90 1500
|
Z4 132 1500
|
|
11
|
設備整機功率
|
約110
|
約182
|
|
12
|
設備中心高
|
1000
|
1100
|
|
13
|
設備總重
|
50
|
82
|
|
14
|
設備外形尺寸(長×寬×高)
|
40×5×2.2
|
43×7×3
|
|
