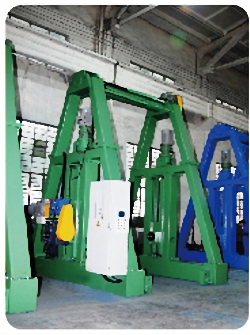

| Φ2500～Φ5000龍門地軌行走式A型收排、放線架 |
 |
|
■ 設備用途：
■ 主要用于各種大徑線纜的收卷成盤。
■ 結構特色：
■ 1、龍門地軌行走式、上置或下置管式結構
■ 2、機架為矩形管焊接而成，呈“A”型結構，具有結構穩定、承載能力強的特點，外觀整齊、漂亮
■ 3、升降導軌為高強度滾動導軌副（直線導軌副）
■ 4、收線變速箱采用硬齒輪箱，傳動力矩大，噪音小
■ 5、收線主電機
A、收線主電機采用直流調速電機，控制器為歐陸系列產品
B、收線主電機采用變頻調速電機，控制器為西門子或丹佛斯系列產品
■ 6、排線電機采用變頻調速電機，控制器為西門子或丹佛斯系列產品，排線自動跟蹤收線速度，拍線節距及收線張力可以在操作觸摸屏（西門子）上進行設定OLC可編程控制器可與各類主機聯控。 |
■ 主要技術參數
|
|
型號規格
|
ALSP、ALF1250/2500
|
ALSP、ALF2000/3150
|
ALSP、ALF2500/4500
|
ALSP、ALF3150/5000
|
|
適用線盤規格
|
PN1250-PN2500
|
PN2000-PN3150
|
PN2500-PN4500
|
PN3150-PN5000
|
|
適用電纜外徑
|
≤120
|
≤160
|
≤160
|
≤180
|
|
適用線盤直徑
|
Φ1250～Φ2500
|
Φ2000～Φ4200
|
Φ2500～Φ4500
|
Φ3150～Φ5000
|
|
適用線盤寬度
|
1180～1900
|
1500～2300
|
1900～2500
|
2300～3000
|
|
收線速度(mm/min)
|
≤80
|
≤50
|
≤35
|
≤30
|
|
排線精度(%)
|
1～2%
|
1～2%
|
1～2%
|
1～2%
|
|
承載力
|
15
|
18
|
35
|
40
|
|
|
