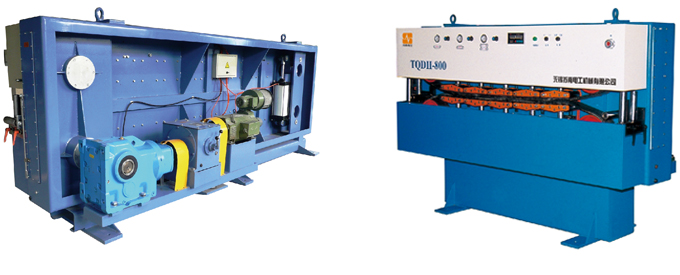

| TQDⅡ系列氣壓式履帶牽引機 |
 |
| |
■ 設備用途：
■ 主要用于各種線纜的牽引
■ 結構特點：
■ 1、機架采用折板焊接而成，外形美觀。
■ 2、動力傳動采用電機加四級變速箱、減速箱及斜齒輪（上下輪）傳動模式，結構合理，運轉平穩。
■ 3、設有電子計米器，能即時顯示計米長度和線速度。
■ 4、用于擠出機生產線時，直流電機或變頻電機驅動，便于與生產線聯機控制。
■ 5、用于鎧裝機、屏蔽機、成纜絞線生產線時，36級變速箱與之配套，可形成多種節距。
■ 6、牽引機可裝磁粉張力控制器，用于各類生產線的放線張力的控制。 |
|
|
| ■ 主要技術參數 |
| |
|
型號規格
|
200型
|
300型
|
500型
|
800型
|
1250型
|
1600型
|
2000型
|
|
線纜通過外徑
|
2~20
|
5~25
|
5~40
|
8~60
|
10~80
|
15~100
|
20~120
|
|
大牽引力
|
200
|
300
|
500
|
800
|
1250
|
1600
|
2000
|
|
牽引速度(m/min)
|
150
|
150
|
100
|
100
|
80
|
80
|
60
|
|
履帶接觸長度
|
520
|
620
|
750
|
1200
|
1500
|
1900
|
2100
|
|
履帶寬度
|
70
|
70
|
80
|
100
|
120
|
120
|
135
|
|
氣缸對數
|
3
|
3
|
3
|
5
|
5
|
6
|
7
|
|
電機功率
|
3
|
4
|
1500
|
7.5
|
7.5
|
11
|
11
|
|
電機轉速
|
1500
|
1500
|
5.5
|
1500
|
1500
|
1500
|
1500
|
|
設備中心高
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
1000
|
|
外形尺寸
|
1450×720
×1500
|
1500×720
×1500
|
1800×1000
×1600
|
2500×1150
×1650
|
2750×1150
×1650
|
2750×1150
×1700
|
3450×1200
×1750
|
|
|
